Explicação: 127.0.0.1 é um endereço reservado pelo TCP/IP para testar a NIC, os drivers e a implementação TCP/IP do dispositivo.

Explicação: Cabos UTP são usados em ambientes de escritório com fio. Cabos coaxiais são usados ​​para conectar modems a cabo e televisões. A fibra óptica é usada para altas velocidades de transmissão e para transferir dados em longas distâncias. Cabos STP são usados ​​em ambientes onde há muita interferência.

Explicação: A vazão máxima entre quaisquer dois nós em uma rede é determinada pelo link mais lento entre esses nós.

Explicação: O cabeamento de fibra óptica é usado principalmente para cabeamento de backbone de alto tráfego e não conduz eletricidade. A fibra multimodo usa LEDs para sinalização e a fibra monomodo usa tecnologia laser. O cabeamento de fibra óptica transporta sinais de apenas um dispositivo para outro.

Explicação: Um ataque DoS (denial of service - negação de serviço) impede que usuários autorizados usem um ou mais recursos de computação.

Explicação: No mínimo, um computador deve usar software antivírus e ter todo o software atualizado para se defender contra malware.

Explicação: Firewalls com filtragem de pacotes sempre podem filtrar o conteúdo da Camada 3 e, às vezes, o conteúdo baseado em TCP e UDP. Firewalls com estado monitoram as conexões e, portanto, precisam ser capazes de suportar até a camada de sessão do modelo OSI.

Explicação: O comando login block-for 180 attempts 2 within 30 fará com que o dispositivo bloqueie a autenticação após 2 tentativas malsucedidas em 30 segundos por uma duração de 180 segundos. Um dispositivo que inspeciona o tráfego em um link não tem nada a ver com o roteador. A configuração do roteador não pode impedir o acesso não autorizado à sala de equipamentos. Um worm não tentaria acessar o roteador para se propagar para outra parte da rede.

Explicação: Quando um dispositivo de rede precisa se comunicar com um dispositivo em outra rede, ele transmite uma solicitação ARP pedindo o endereço MAC do gateway padrão. O gateway padrão (RT1) envia um unicast de uma resposta ARP com o endereço MAC Fa0/0.

Explicação: O objetivo de uma solicitação ARP é encontrar o endereço MAC do host de destino em uma LAN Ethernet. O processo ARP envia uma transmissão da Camada 2 para todos os dispositivos na LAN Ethernet. A trama contém o endereço IP do destino e o endereço MAC de broadcast, FFFF.FFFF.FFFF. O host com o endereço IP que corresponde ao endereço IP na solicitação ARP responderá com uma trama unicast que inclui o endereço MAC do host. Assim, o host emissor original obterá o par de endereços IP e MAC de destino para continuar o processo de encapsulamento para transmissão de dados.

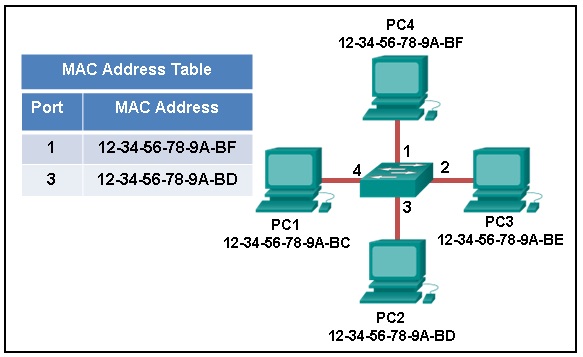

Explicação: O endereço MAC do PC3 não está presente na tabela MAC do switch. Como o switch não sabe para onde enviar a **frame** endereçada ao PC3, ele encaminhará a **frame** para todas as portas do switch, exceto para a porta 4, que é a porta de entrada.

Explicação: No esquema de endereço IPv6, a rede fe80::/10 é reservada para endereços link-local. O endereço fe80::/64 é um endereço de rede que indica, nesta estação de trabalho, que fe80::/64 é realmente usado para endereços link-local. Assim, o endereço fe80::30d0:115:3f57:fe4c/128 é um endereço link-local IPv6 válido.

Explicação: Um gateway padrão é necessário apenas para se comunicar com dispositivos em outra rede. A ausência de um gateway padrão não afeta a conectividade entre dispositivos na mesma rede local.

Explicação: As entradas da tabela de roteamento para rotas remotas terão um endereço IP do próximo salto. O endereço IP do próximo salto é o endereço da interface do roteador do próximo dispositivo a ser usado para alcançar a rede de destino. As rotas diretamente conectadas e as rotas locais não têm próximo salto, porque não exigem passar por outro roteador para serem alcançadas.

Explicação: O grande número de endereços IPv6 públicos elimina a necessidade do NAT. Sites, desde as maiores empresas até residências individuais, podem obter endereços de rede IPv6 públicos. Isso evita alguns dos problemas de aplicação induzidos pelo NAT que são experimentados por aplicações que requerem conectividade de ponta a ponta.

Explicação: Um endereço de broadcast é o último endereço de qualquer rede. Esse endereço não pode ser atribuído a um host e é usado para se comunicar com todos os hosts nessa rede.

Explicação: Para calcular qualquer um desses endereços, escreva o endereço IP do dispositivo em binário. Desenhe uma linha mostrando onde os 1s da máscara de sub-rede terminam. Por exemplo, com o Dispositivo 1, o octeto final (77) é 01001101. A linha seria desenhada entre 0100 e 1101 porque a máscara de sub-rede é /28. Mude todos os bits à direita da linha para 0s para determinar o número da rede (01000000 ou 64). Mude todos os bits à direita da linha para 1s para determinar o endereço de broadcast (01001111 ou 79).

Explicação: Com uma rede IPv4, a máscara de sub-rede é determinada pelos bits de host que são necessários:

*   11 bits de host necessários – 255.255.248.0

*   10 bits de host necessários – 255.255.252.0

*   9 bits de host necessários – 255.255.254.0

*   8 bits de host necessários – 255.255.255.0

*   7 bits de host necessários – 255.255.255.128

*   6 bits de host necessários – 255.255.255.192

*   5 bits de host necessários – 255.255.255.224

*   4 bits de host necessários – 255.255.255.240

*   3 bits de host necessários – 255.255.255.248

*   2 bits de host necessários – 255.255.255.252

Explicação: Uma topologia de estrela estendida é um exemplo de uma topologia híbrida, pois switches adicionais são interconectados com outras topologias de estrela. Uma topologia de malha parcial é uma topologia WAN híbrida comum. O barramento e o anel não são tipos de topologia híbrida.

Explicação: Para funções da Camada 2, o Ethernet se baseia nas subcamadas LLC (controle de link lógico) e MAC para operar na camada de enlace de dados. FCS (Sequência de Verificação de Frame) e SFD (Delimitador de Início de Frame) são campos da trama Ethernet. CSMA (Carrier Sense Multiple Access) é a tecnologia que o Ethernet usa para gerenciar o acesso à mídia compartilhada.

Explicação: Os roteadores são responsáveis ​​por encapsular uma trama com o formato adequado para a mídia de rede física que eles conectam. Em cada salto ao longo do caminho, um roteador faz o seguinte:

*   Aceita uma trama de uma mídia

*   Desencapsula a trama

*   Determina o melhor caminho para encaminhar o pacote

*   Reencapsula o pacote em uma nova trama

*   Encaminha a nova trama apropriada para a mídia daquele segmento da rede física

Explicação: O uso de switches da Camada 2 operando no modo full-duplex elimina as colisões, eliminando assim a necessidade do CSMA/CD.

Explicação: 127.0.0.1 é um endereço reservado pelo TCP/IP para testar a NIC, os drivers e a implementação TCP/IP do dispositivo.

Explicação: As mensagens ICMP comuns a ICMPv4 e ICMPv6 incluem: confirmação do host, destino (rede, host, protocolo, porta) ou serviço inacessível, tempo excedido e redirecionamento de rota. Solicitação de roteador, solicitação de vizinho e anúncio de roteador são novos protocolos implementados no ICMPv6.

Explicação: O modelo TCP/IP consiste em quatro camadas: aplicação, transporte, internet e acesso à rede. O modelo OSI consiste em sete camadas: aplicação, apresentação, sessão, transporte, rede, enlace de dados e física. As três camadas superiores do modelo OSI: aplicação, apresentação e sessão são mapeadas para a camada de aplicação do modelo TCP/IP.

Explicação: A camada de transporte OSI é funcionalmente equivalente à camada de transporte TCP/IP, e a camada de rede OSI é equivalente à camada de internet TCP/IP. As camadas de enlace de dados e física OSI juntas são equivalentes à camada de acesso à rede TCP/IP. A camada de sessão OSI (com a camada de apresentação) está incluída na camada de aplicação TCP/IP.

Explicação: Na camada de transporte, um computador host desencaixa um segmento para remontar os dados em um formato aceitável pelo protocolo da camada de aplicação do modelo TCP/IP.

Explicação: O comando nslookup foi criado para permitir que um usuário consulte manualmente um servidor DNS para resolver um determinado nome de host. O comando ipconfig /displaydns exibe apenas as entradas DNS resolvidas anteriormente. O comando tracert foi criado para examinar o caminho que os pacotes percorrem ao atravessar uma rede e pode resolver um nome de host consultando automaticamente um servidor DNS. O comando net é usado para gerenciar computadores de rede, servidores, impressoras e unidades de rede.

Explicação: Em um modelo de rede ponto a ponto (P2P), os dados são trocados entre dois dispositivos de rede sem o uso de um servidor dedicado.

Explicação: O arquivo de configuração de inicialização é armazenado na NVRAM e contém os comandos necessários para configurar inicialmente um roteador. Ele também cria o arquivo de configuração em execução que é armazenado na RAM.

Explicação: O comando enable é inserido no modo R1>. O comando login é inserido no modo R1(config-line)#. O comando copy running-config startup-config é inserido no modo R1#. O comando `ip address 192.168.4.4 255.255.255.0 é inserido no modo R1(config-if)#. O comando service password-encryption é inserido no modo de configuração global.

Explicação: Com uma conexão DSL separada para outro ISP, a empresa terá uma solução de redundância para a conexão com a Internet, caso a conexão da linha alugada falhe. As outras opções fornecem outros aspectos da redundância, mas não a conexão com a Internet. As opções de adicionar uma segunda NIC e adicionar várias conexões entre os switches e o roteador de borda fornecerão redundância caso uma NIC falhe ou uma conexão entre os switches e o roteador de borda falhe. A opção de adicionar outro servidor web fornece redundância se o servidor web principal falhar.

Explicação: O comando ping testa a conexão entre dois hosts. Quando o ping usa um nome de domínio do host para testar a conexão, o resolvedor no PC primeiro executará a resolução de nomes para consultar o servidor DNS para o endereço IP do host. Se o comando ping não conseguir resolver o nome de domínio para um endereço IP, resultará em um erro.

Nslookup é uma ferramenta para testar e solucionar problemas de servidores DNS.

Explicação: A camada de enlace de dados é realmente dividida em duas subcamadas:

• Controle de Link Lógico (LLC): Esta subcamada superior define os processos de software que fornecem serviços aos protocolos da camada de rede. Ela coloca informações na **frame** que identifica qual protocolo da camada de rede está sendo usado para a **frame**. Esta informação permite que múltiplos protocolos da Camada 3, como IPv4 e IPv6, utilizem a mesma interface de rede e mídia.
• Controle de Acesso ao Meio (MAC): Esta subcamada inferior define os processos de acesso à mídia realizados pelo hardware. Ela fornece endereçamento da camada de enlace de dados e delimitação de dados de acordo com os requisitos de sinalização física da mídia e o tipo de protocolo da camada de enlace de dados em uso.

Explicação: Como as colisões são um aspecto normal das comunicações half-duplex, tramas runts e giants são subprodutos comuns dessas operações. Uma NIC com defeito também pode colocar tramas na rede que são muito curtas ou maiores do que o comprimento máximo permitido. Os erros de CRC podem resultar do uso do tipo de cabo errado ou de interferência elétrica. O uso de um cabo muito longo pode resultar em colisões tardias, em vez de runts e giants.

Explicação: A comutação fast-forward oferece o menor nível de latência e é o método de comutação cut-through típico. A comutação fragment-free pode ser vista como um compromisso entre a comutação store-and-forward e a comutação fast-forward. Como a comutação fast-forward começa a encaminhar antes que o pacote inteiro seja recebido, pode haver momentos em que os pacotes são retransmitidos com erros.

Explicação: O objetivo do valor CRC no campo FCS é determinar se a trama possui erros. Se a trama tiver erros, então a trama é descartada pelo switch.

Explicação: Uma GUI, ou interface gráfica do usuário, permite que o usuário interaja com o sistema operacional apontando e clicando nos elementos na tela. Uma CLI, ou interface de linha de comando, exige que os usuários digitem comandos em um prompt para interagir com o SO. O shell é a parte do sistema operacional que está mais próxima do usuário. O kernel é a parte do sistema operacional que faz interface com o hardware.

Explicação: Os switches da Camada 2 do Cisco IOS possuem portas físicas para que os dispositivos se conectem. Essas portas não suportam endereços IP da Camada 3. Portanto, os switches têm uma ou mais interfaces virtuais de switch (SVIs). Estas são interfaces virtuais porque não há hardware físico no dispositivo associado a elas. Uma SVI é criada em software. A interface virtual permite que você gerencie remotamente um switch em uma rede usando IPv4 e IPv6. Cada switch vem com uma SVI aparecendo na configuração padrão "pronta para uso". A SVI padrão é a interface VLAN1.

Explicação: O comando ping destino pode ser usado para testar a conectividade.

Explicação: Para entrar no modo de configuração global, o comando configure terminal, ou uma versão abreviada como config t, deve ser inserido do modo EXEC privilegiado. Nesse cenário, o administrador está no modo EXEC do usuário, conforme indicado pelo símbolo > após o nome do host. O administrador precisaria usar o comando enable para entrar no modo EXEC privilegiado antes de inserir o comando configure terminal.

Explicação: Portas Bem Conhecidas: 0 a 1023.

Portas Registradas: 1024 a 49151.

Dinâmicas/Privadas: 49152 a 65535.

Explicação: O tamanho da janela determina o número de bytes que podem ser enviados antes de esperar um reconhecimento. O número de reconhecimento é o número do próximo byte esperado.
