CCNA1 v7 ITN | Módulos 4 – 7 Respostas a Exames

Explicação: Um cabo rollover é um cabo proprietário Cisco usado para conectar-se a uma porta de console de roteador ou switch. Um cabo straight-through (também chamado de patch) é geralmente usado para interconectar um host a um switch e um switch a um roteador. Um cabo crossover é usado para interconectar dispositivos semelhantes, por exemplo, entre dois switches, dois roteadores e dois hosts.

A subcamada MAC (Media Access Control) é a subcamada inferior da camada de Enlace de Dados, atuando como a interface direta com a camada Física. Suas duas funções principais são, portanto, relacionadas a essa posição: primeiro, ela controla o hardware da placa de rede (NIC) para a transmissão e recepção de bits (opção A). Segundo, e como seu nome indica, ela implementa o método de acesso ao meio (como CSMA/CD) para arbitrar e gerenciar como múltiplos dispositivos compartilham o meio físico, evitando colisões (opção B). As opções que se referem a identificar o protocolo da camada de rede (como IPv4 ou IPv6) são funções da subcamada superior, a LLC (Logical Link Control).

Explicação: O cabo de fibra óptica transmite dados em distâncias maiores e em larguras de banda mais altas do que qualquer outra mídia de rede. Ao contrário dos fios de cobre, o cabo de fibra óptica pode transmitir sinais com menos atenuação e é completamente imune a EMI e RFI.

Explicação: Os dados são transmitidos em cabos de cobre como pulsos elétricos. Um detector na interface de rede de um dispositivo de destino deve receber um sinal que possa ser decodificado com sucesso para corresponder ao sinal enviado. No entanto, quanto mais longe o sinal viaja, mais ele se deteriora. Isso é conhecido como atenuação do sinal.

Explicação: Emitir o comando ipconfig /all a partir do prompt de comando do PC0 exibe o endereço IPv4 e o endereço MAC. Quando o endereço IPv4 10.1.1.5 é pingado do PC0, o switch armazena o endereço MAC de origem (do PC0) junto com a porta à qual o PC0 está conectado. Quando a resposta de destino é recebida, o switch pega o endereço MAC de destino e o compara aos endereços MAC armazenados na tabela de endereços MAC. Emitir o comando show mac-address-table na aplicação Terminal do PC0 exibe duas entradas de endereço MAC dinâmicas. A entrada de endereço MAC e porta que não pertence ao PC0 deve ser o endereço MAC e a porta do destino com o endereço IPv4 10.1.1.5.

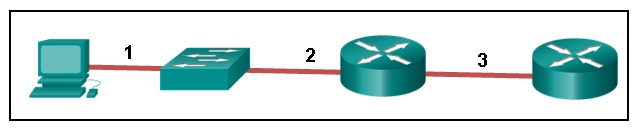

Justificación: A seleção do cabo UTP correto depende dos dispositivos que estão sendo conectados.

1. PC para Porta de Console do Switch: A conexão de um PC a uma porta de console de um dispositivo de rede para gerenciamento fora de banda requer sempre um cabo rollover.
2. Switch para Roteador: A conexão entre dispositivos de camadas OSI diferentes, como um switch (Camada 2) e um roteador (Camada 3), utiliza um cabo straight-through (direto).
3. Roteador para Roteador: A conexão entre dispositivos semelhantes, como dois roteadores (ambos Camada 3), requer um cabo crossover para cruzar os pares de transmissão e recepção.

Explicação: Ao terminar um cabo em um conector RJ-45, é importante garantir que os fios não torcidos não sejam muito longos e que a bainha plástica flexível ao redor dos fios seja crimpada e não os fios nus. Nenhum dos fios coloridos deve ser visível na parte inferior do conector.

Explicação: Os endereços MAC multicast começam com o valor especial de 01-00-5E.

Explicação: A comutação cut-through fornece comutação de baixa latência para aplicações de computação de alto desempenho (HPC). A comutação cut-through permite que mais quadros inválidos atravessem a rede do que a comutação store-and-forward. O método de comutação cut-through pode fazer uma decisão de encaminhamento assim que verifica o endereço MAC de destino do quadro.

Explicação: A funcionalidade auto-MDIX permite que o dispositivo configure sua porta de rede de acordo com o tipo de cabo usado (direto ou crossover) e o tipo de dispositivo conectado a essa porta. Quando uma porta de um switch é configurada com auto-MDIX, este switch pode ser conectado a outro switch usando um cabo direto ou crossover.

Explicação: A subcamada de Controle de Link Lógico (LLC), definida pela norma IEEE 802.2, atua como a interface entre a subcamada MAC e a camada de rede (Camada 3). Sua principal função é identificar qual protocolo da camada de rede está sendo usado para um quadro e é tipicamente implementada em software através de drivers de placa de rede. Em contraste, a subcamada MAC (definida em IEEE 802.3 para Ethernet) é responsável pelo enquadramento (adicionando cabeçalho e trailer) e pelo acesso ao meio físico, sendo geralmente implementada em hardware.

Explicação: Ações importantes que um switch executa são as seguintes:

- Quando um quadro chega, o switch examina o endereço da camada 2 de origem para construir e manter a tabela de endereços MAC da camada 2.

- Ele examina o endereço de destino da camada 2 para determinar como encaminhar o quadro. Quando o endereço de destino está na tabela de endereços MAC, o quadro é enviado por uma porta específica. Quando o endereço é desconhecido, o quadro é enviado para todas as portas que têm dispositivos conectados àquela rede.

Explicação: Quando o método de comutação store-and-forward é usado, o switch recebe o quadro completo antes de encaminhá-lo para o destino. A parte do controle de redundância cíclica (CRC) do trailer é usada para determinar se o quadro foi modificado durante o trânsito. Em contraste, um switch cut-through encaminha o quadro assim que o endereço da camada 2 de destino é lido. Fast-forward e fragment-free são dois tipos de comutação cut-through.

Explicação: A parte do controle de redundância cíclica (CRC) do trailer é usada para determinar se o quadro foi modificado durante o trânsito. Se a integridade do quadro for verificada, o quadro é encaminhado. Se a integridade do quadro não puder ser verificada, o quadro é descartado.

Explicação:Um switch usando o método de comutação store-and-forward realiza uma verificação de erro em um quadro recebido comparando o valor FCS contra seus próprios cálculos de FCS depois que o quadro inteiro é recebido. Em comparação, um switch usando o método de comutação cut-through toma decisões rápidas de encaminhamento e inicia o processo de encaminhamento sem esperar que o quadro inteiro seja recebido. Assim, um switch usando comutação cut-through pode enviar quadros inválidos para a rede. O desempenho da comutação store-and-forward é mais lento em comparação ao desempenho da comutação cut-through. A detecção de colisão é monitorada pelo dispositivo de envio. A comutação store-and-forward não usa informações da Camada 3 e 4 do IPv4 para suas decisões de encaminhamento.

Explicação: Switches modernos podem negociar para trabalhar em modo full-duplex se ambos os switches forem capazes. Eles negociarão para trabalhar usando a velocidade mais rápida possível e o recurso auto-MDIX está habilitado por padrão, então uma mudança de cabo não é necessária.

Explicação: A comutação fast-forward começa a encaminhar um quadro após ler o endereço MAC de destino, resultando na menor latência. Fragment-free lê os primeiros 64 bytes antes de encaminhar. Store-and-forward tem a maior latência porque lê o quadro inteiro antes de começar a encaminhá-lo. Tanto fragment-free quanto fast-forward são tipos de comutação cut-through.

Explicação: O campo FCS em um quadro é usado para detectar quaisquer erros na transmissão e recepção de um quadro. Isso é feito comparando o valor CRC dentro do quadro com um valor CRC calculado do quadro. Se os dois valores não coincidirem, o quadro é descartado.

Explicação: Comutação fast-forward e fragment-free são variações da comutação cut-through, que começa a encaminhar o quadro antes que o quadro inteiro seja recebido.

Explicação: A comutação store-and-forward aceita o quadro inteiro e realiza a verificação de erros usando CRC antes de encaminhar o quadro. Muitas vezes é necessário para análise de QOS. Fast-forward e fragment-free são ambas variações do método de comutação cut-through onde apenas parte do quadro é recebida antes que o switch comece a encaminhá-lo.

Explicação: Com o buffer de memória compartilhada, o número de quadros armazenados no buffer é restrito apenas pelo tamanho total da memória do buffer e não limitado a um único buffer de porta. Isso permite que quadros maiores sejam transmitidos com menos quadros descartados. Isso é importante para o comutação assimétrica, que se aplica a este cenário, onde os quadros estão sendo trocados entre portas de diferentes taxas. Com o buffer baseado em porta, os quadros são armazenados em filas que estão ligadas a portas de entrada e saída específicas, fazendo com que um único quadro possa atrasar a transmissão de todos os quadros na memória devido a uma porta de destino ocupada. O cache de nível 1 é uma memória utilizada em uma CPU. A configuração fixa se refere ao arranjo das portas no hardware do switch.

Explicação: O endereço MAC de destino é usado para a entrega local de quadros Ethernet. O endereço MAC (Camada 2) muda em cada segmento de rede ao longo do caminho. À medida que o quadro sai do servidor web, ele será entregue usando o endereço MAC do gateway padrão.

Explicação: O auto-MDIX permite que um switch use um cabo Ethernet direto ou cruzado para conectar-se a um dispositivo, independentemente do dispositivo na outra extremidade da conexão.

Explicação: A LAN Ethernet com topologia de barramento legada usa CSMA/CD como protocolo de controle de acesso ao meio de rede. Ele funciona detectando uma colisão no meio e recuando (depois de transmitir um sinal de interferência) conforme necessário. Quando um host quer transmitir um quadro, ele escuta o meio para verificar se o meio está ocupado. Depois de perceber que ninguém mais está transmitindo, o host começa a transmitir o quadro, monitorando também o nível de corrente para detectar uma colisão. Se detectar uma colisão, transmite um sinal de interferência especial para que todos os outros hosts possam saber que houve uma colisão. O outro host receberá este sinal de interferência e parará de transmitir. Após isso, ambos os hosts entram em uma fase de recuo exponencial e tentam a transmissão novamente.

Explicação: O protocolo de enlace de dados é responsável pelas comunicações NIC-a-NIC dentro da mesma rede. Embora existam muitos protocolos diferentes da camada de enlace de dados que descrevem os quadros da camada de enlace de dados, cada tipo de quadro tem três partes básicas:

- Cabeçalho

- Dados

- Trailer

Explicação: Detecção de colisão de múltiplo acesso por detecção de portadora (CSMA/CD) é o método de acesso usado com Ethernet. A regra do método de acesso de comunicação dita como um dispositivo de rede é capaz de colocar um sinal no portador. O CSMA/CD dita essas regras em uma rede Ethernet e o CSMA/CA dita essas regras em uma LAN sem fio 802.11.

Explicação: Os cabeçalhos da Camada 2 contêm os seguintes itens:

- Indicadores de início e parada do quadro no início e no final de um quadro

- Endereçamento – para redes Ethernet, esta parte do cabeçalho contém endereços MAC de origem e destino

- Campo de tipo para indicar qual protocolo da Camada 3 está sendo usado

- Detecção de erro para determinar se o quadro chegou sem erro

Explicação: O quadro Ethernet inclui os endereços físicos de origem e destino. O trailer inclui um valor CRC no campo Sequência de Verificação de Quadro para permitir que o dispositivo receptor determine se o quadro foi alterado (tem erros) durante a transmissão.

Explicação: Redes Ethernet cabeadas usam CSMA/CD para controle de acesso ao meio. As redes sem fio IEEE 802.11 usam CSMA/CA, um método similar. O controle de acesso ao meio define a forma como os quadros de dados são colocados no meio. O método de acesso controlado é determinístico, não um acesso baseado em contenda às redes. Como cada dispositivo tem seu próprio tempo para usar o meio, redes de acesso controladas, como Token Ring legado, não têm colisões.

Explicação: A Controle de Link Lógico (LLC) define os processos de software que fornecem serviços aos protocolos da camada de rede. As informações são colocadas pela LLC no quadro e identificam qual protocolo da camada de rede está sendo usado para o quadro. Esta informação permite que múltiplos protocolos da Camada 3, como IPv4 e IPv6, utilizem a mesma interface de rede e mídia.

Explicação: Em uma topologia de estrela estendida, dispositivos intermediários centrais interconectam outras topologias estrela.

Explicação: A comunicação full-duplex ocorre quando ambos os dispositivos podem transmitir e receber no meio ao mesmo tempo e, portanto, não requer arbitragem de mídia. A comunicação half-duplex é tipicamente baseada em contenda, enquanto o acesso controlado (determinístico) é aplicado em tecnologias onde os dispositivos se revezam para acessar o meio.

Explicação: Um quadro Ethernet não é processado e é descartado se for menor que o mínimo (64 bytes) ou se o valor da sequência de verificação de quadro (FCS) calculado não corresponder ao valor de FCS recebido. Auto-MDIX (crossover de interface dependente do meio automático) é uma tecnologia da Camada 1 que detecta cabos diretos ou cruzados. O endereço MAC de origem não é usado para determinar como o quadro é recebido. CEF (Cisco Express Forwarding) é uma tecnologia usada para agilizar o comutação da Camada 3.

Explicação: Topologias de malha parcial oferecem alta disponibilidade ao interconectar vários sites remotos, mas não exigem uma conexão entre todos os sites remotos. Uma topologia de malha exige links ponto a ponto com cada sistema sendo conectado a todo outro sistema. Uma topologia ponto a ponto é onde cada dispositivo está conectado a outro dispositivo. Uma hub e spoke usa um dispositivo central em uma topologia estrela que se conecta a outros dispositivos ponto a ponto.

Explicação: Todos os protocolos da camada de enlace de dados encapsulam a PDU da Camada 3 dentro do campo de dados do quadro. No entanto, a estrutura do quadro e os campos contidos no cabeçalho variam de acordo com o protocolo. Diferentes protocolos da camada de enlace de dados podem usar diferentes campos, como prioridade/qualidade de serviço, controle de conexão lógica, controle de link físico, controle de fluxo e controle de congestionamento.

Explicação: O trailer em um quadro da camada de enlace de dados contém informações de detecção de erro pertinentes ao quadro incluído no campo FCS. O cabeçalho contém informações de controle, como o endereçamento, enquanto a área indicada pela palavra "dados" inclui os dados, a PDU da camada de transporte e o cabeçalho IP.

Explicação: O valor CRC no campo FCS do quadro recebido é comparado ao valor CRC calculado desse quadro, para verificar a integridade do quadro. Se os dois valores não coincidirem, então o quadro é descartado.

Explicação: A camada de enlace de dados é dividida em duas subcamadas, a saber, Controle de Link Lógico (LLC) e Controle de Acesso ao Meio (MAC). A LLC forma um quadro a partir da PDU da camada de rede em um formato que se conforma aos requisitos da interface de rede e do meio. A subcamada MAC define os processos de acesso ao meio realizados pelo hardware. Ela gerencia o acesso ao quadro ao meio de rede de acordo com os requisitos de sinalização física (cabo de cobre, fibra óptica, sem fio, etc.)

Explicação: A Interferência de Radiofrequência (RFI) é a interferência causada por transmissores de rádio e outros dispositivos que transmitem na mesma frequência.

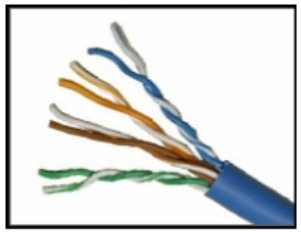

Justificación: A imagem exibe um cabo composto por múltiplos pares de fios de cobre que são trançados entre si (twisted pairs) e contidos dentro de uma única bainha externa. A ausência de qualquer blindagem metálica, seja em torno dos pares individuais ou do conjunto de pares, identifica-o especificamente como Par Trançado Não Blindado (Unshielded Twisted Pair - UTP). O cabo STP teria uma blindagem visível, enquanto os cabos coaxial e de fibra possuem estruturas físicas completamente diferentes.

Explicação: Os meios de cobre são amplamente utilizados em comunicações de rede. No entanto, os meios de cobre são limitados pela distância e interferência do sinal. Os dados são transmitidos em cabos de cobre como pulsos elétricos. Esses pulsos elétricos são suscetíveis à interferência de duas fontes:

- Interferência eletromagnética (EMI) ou interferência de frequência de rádio (RFI) – Os sinais de EMI e RFI podem distorcer e corromper os sinais de dados transportados pelos meios de cobre.

- Diafonia – A diafonia é uma perturbação causada pelos campos elétricos ou magnéticos de um sinal em um fio interferindo com o sinal em um fio adjacente.

Explicação: O cabeamento de rede inclui diferentes tipos de cabos:

- O cabo UTP consiste em quatro pares de fios codificados por cores que foram torcidos juntos e depois encapados em uma bainha de plástico flexível.

- O cabo STP utiliza quatro pares de fios, cada um envolvido em uma blindagem de folha, que são depois envolvidos em uma trança metálica ou folha geral.

- O cabo coaxial usa um condutor de cobre e uma camada de isolamento plástico flexível envolve o condutor de cobre.

- O cabo de fibra é um filamento flexível, extremamente fino e transparente de vidro rodeado por isolamento plástico.

Explicação: A diafonia é um tipo de ruído, ou interferência que ocorre quando a transmissão de sinal em um fio interfere em outro. Quando a corrente flui através de um fio, um campo magnético é produzido. O campo magnético produzido interferirá no sinal transportado no fio adjacente.

Explicação: A camada física do OSI fornece os meios para transportar os bits que compõem um quadro através dos meios de rede. Esta camada aceita um quadro completo da camada de link de dados e o codifica como uma série de sinais que são transmitidos para o meio local.

Explicação: O cabeamento de fibra óptica suporta maior largura de banda que o UTP para distâncias maiores. A fibra é imune a EMI e RFI, mas custa mais, exige mais habilidade para instalar e requer mais precauções de segurança.

Explicação: O throughput geralmente não corresponde à largura de banda especificada de links físicos devido a múltiplos fatores, que incluem a quantidade de tráfego, o tipo de tráfego e a latência criada pelos dispositivos de rede pelos quais os dados devem passar.
