No tópico anterior, você aprendeu sobre a configuração de WLAN de site remoto. Este tópico é sobre como configurar uma WLAN básica na WLC.

Clique em Reproduzir na figura para ver uma demonstração de configuração de um Cisco 3504 WLC com conectividade WLAN básica.

Topologia WLC

A topologia e o esquema de endereçamento usados para os vídeos e este tópico são mostrados na figura e na tabela. O ponto de acesso (AP) é um AP baseado em controlador em oposição a um AP autônomo. Lembre-se de que os APs baseados em controlador não exigem configuração inicial e são freqüentemente chamados de APs leves (LAPs). Os LAPs usam o protocolo de ponto de acesso leve (LWAPP) para se comunicar com um controlador WLAN (WLC). APs baseados em controlador são úteis em situações em que muitos APs são necessários na rede. À medida que mais APs são adicionados, cada AP é automaticamente configurado e gerenciado pelo WLC.

A figura mostra uma topologia de controlador de LAN sem fio (WLC). PC-A é um servidor RADIUS / SNMP conectado a R1 na interface R1s F0 / 0. O PC-B está conectado a S1 na porta S1s F0 / 6. R1 e S1 são conectados juntos na interface R1s F0 / 1 e na interface S1s F0 / 5. S1 está conectado a um WLC em sua porta F0 / 18. Na porta S1s F0 / 1 está conectado a um ponto de acesso, AP1. Um laptop está conectado sem fio ao AP1.

Topologia

Topologia WLC

Tabela de Endereçamento

DispositivoInterfaceEndereço de IPMáscara de sub-rede
R1F0/0172.16.1.1255.255.255.0
R1F0/1.1192.168.200.1255.255.255.0
S1VLAN 1DHCP
WLCManagement192.168.200.254255.255.255.0
AP1Wired 0192.168.200.3255.255.255.0
PC-ANIC172.16.1.254255.255.255.0
PC-BNICDHCP
Wireless LaptopNICDHCP

Faça login no WLC

Configurar um controlador de LAN sem fio (WLC) não é muito diferente de configurar um roteador sem fio. A grande diferença é que um WLC controla APs e fornece mais serviços e recursos de gerenciamento, muitos dos quais estão além do escopo deste módulo.

Nota: As figuras neste tópico que mostram a interface gráfica do usuário (GUI) e menus são de um Cisco 3504 Wireless Controller. No entanto, outros modelos WLC terão menus e recursos semelhantes.

A figura mostra o usuário que efetua login no WLC com credenciais que foram configuradas durante a configuração inicial.

Faça login no WLC

A página Resumo da rede é um painel que fornece uma visão geral rápida do número de redes sem fio configuradas, pontos de acesso (APs) associados e clientes ativos. Você também pode ver o número de pontos de acesso e clientes não autorizados, conforme mostrado na figura.

Painel de resumo da rede

Ver informações de AP

Clique em Pontos de acesso no menu à esquerda para ver uma visão geral das informações e desempenho do sistema do AP, conforme mostrado na próxima figura. O AP está usando o endereço IP 192.168.200.3. Como o Cisco Discovery Protocol (CDP) está ativo nesta rede, o WLC sabe que o AP está conectado à porta FastEthernet 0/1 no switch.

Access Pints

Este AP na topologia é um Cisco Aironet 1815i, o que significa que você pode usar a linha de comando e um conjunto limitado de comandos IOS familiares. No exemplo, o administrador da rede fez ping no gateway padrão, fez ping no WLC e verificou a interface com fio.

AP1# ping 192.168.200.1
Sending 5, 100-byte ICMP Echos to 192.168.200.1, timeout is 2 seconds
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1069812.242/1071814.785/1073817.215 ms
AP1# ping 192.168.200.254
Sending 5, 100-byte ICMP Echos to 192.168.200.254, timeout is 2 seconds
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1055820.953/1057820.738/1059819.928 ms
AP1# show interface wired 0
wired0    Link encap:Ethernet  HWaddr 2C:4F:52:60:37:E8
          inet addr:192.168.200.3  Bcast:192.168.200.255  Mask:255.255.255.255
          UP BROADCAST RUNNING PROMISC MULTICAST  MTU:1500  Metric:1
          RX packets:2478 errors:0 dropped:3 overruns:0 frame:0
          TX packets:1494 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:80
          RX bytes:207632 (202.7 KiB)  TX bytes:300872 (293.8 KiB)
AP1#

Configurações avançadas

A maioria das WLC virá com algumas configurações e menus básicos que os usuários podem acessar rapidamente para implementar uma variedade de configurações comuns. No entanto, como administrador de rede, você normalmente acessará as configurações avançadas. Para o Cisco 3504 Wireless Controller, clique em Advanced no canto superior direito para acessar a página Advanced Summary, conforme mostrado na figura. A partir daqui, você pode acessar todos os recursos do WLC.

Configurações avançadas

Configure uma WLAN

Os controladores de LAN sem fio têm portas e interfaces. As portas são os soquetes para as conexões físicas à rede com fio. Eles se parecem com portas de switch. As interfaces são virtuais. Eles são criados no software e são muito semelhantes às interfaces VLAN. Na verdade, cada interface que transportará o tráfego de uma WLAN é configurada na WLC como uma VLAN diferente. O Cisco 3504 WLC pode suportar 150 pontos de acesso e 4096 VLANs, porém possui apenas cinco portas físicas, conforme mostrado na figura. Isso significa que cada porta física pode suportar muitos APs e WLANs. As portas no WLC são essencialmente portas de tronco que podem transportar tráfego de VLANs múltiplas para um switch para distribuição a APs múltiplos. Cada AP pode suportar várias WLANs.

Configure uma WLAN

A configuração básica de WLAN no WLC inclui as seguintes etapas:

  1. Crie a WLAN
  2. Aplicar e ativar a WLAN
  3. Selecione a interface
  4. Proteja a WLAN
  5. Verifique se a WLAN está operacional
  6. Monitore a WLAN
  7. Ver informações do cliente sem fio

Clique em cada etapa para obter mais informações e um exemplo de GUI.

  1. Crie a WLAN

Na figura, o administrador está criando uma nova WLAN que usará Wireless_LAN como nome e identificador de conjunto de serviço (SSID). O ID é um valor arbitrário usado para identificar a WLAN na saída de exibição na WLC.

Crie a WLAN
  1. Aplique e ative a WLAN

Após clicar em Aplicar, o administrador da rede deve habilitar a WLAN antes que ela possa ser acessada pelos usuários, conforme mostrado na figura. A caixa de seleção Habilitar permite que o administrador da rede configure uma variedade de recursos para a WLAN, bem como WLANs adicionais, antes de habilitá-las para acesso de cliente sem fio. A partir daqui, o administrador da rede pode definir uma variedade de configurações para a WLAN, incluindo segurança, QoS, políticas e outras configurações avançadas.

Aplicar e habilitar WLAN
  1. Selecione a interface

Ao criar uma WLAN, você deve selecionar a interface que transportará o tráfego da WLAN. A próxima figura mostra a seleção de uma interface que já foi criada no WLC. Aprenderemos como criar interfaces posteriormente neste módulo.

Selecione a interface
  1. Proteja a WLAN

Clique na guia Segurança para acessar todas as opções disponíveis para proteger a LAN. O administrador da rede deseja proteger a camada 2 com WPA2-PSK. WPA2 e 802.1X são configurados por padrão. Na caixa suspensa Segurança da camada 2, verifique se WPA + WPA2 está selecionado (não mostrado). Clique em PSK e insira a chave pré-compartilhada, conforme mostrado na figura. Em seguida, clique em Aplicar. Isso habilitará a WLAN com autenticação WPA2-PSK. Os clientes sem fio que conhecem a chave pré-compartilhada agora podem se associar e se autenticar com o AP.

Proteja a WLAN
  1. Verifique se a WLAN está operacional

Clique em WLANs no menu à esquerda para visualizar a WLAN recém-configurada. Na figura, você pode verificar se WLAN ID 1 está configurado com Wireless_LAN como o nome e SSID, está habilitado e está usando segurança WPA2 PSK.

Verifique se a WLAN está operacional
  1. Monitore a WLAN

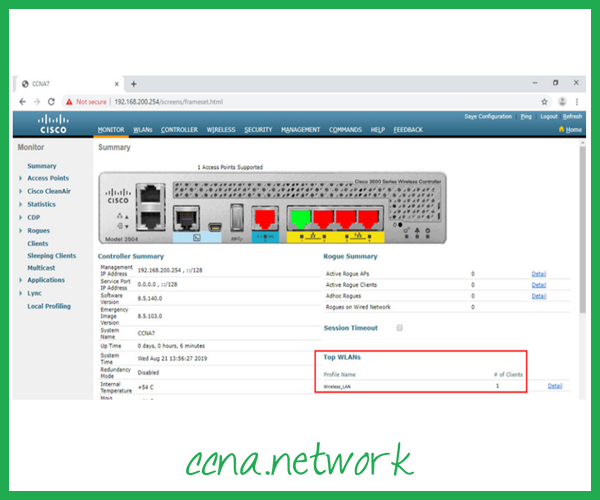

Clique na guia Monitor na parte superior para acessar a página Resumo avançado novamente. Aqui você pode ver que o Wireless_LAN agora possui um cliente utilizando seus serviços, conforme mostrado na figura.

Monitore a WLAN
  1. Ver detalhes do cliente sem fio

Clique em Clientes no menu esquerdo para ver mais informações sobre os clientes conectados à WLAN, conforme mostrado na figura. Um cliente está conectado a Wireless_LAN por meio de AP1 e recebeu o endereço IP 192.168.5.2. Os serviços DHCP nesta topologia são fornecidos pelo roteador.

Exibir detalhes do cliente sem fio

Packet Tracer – configurar uma WLAN básica na WLC

Neste laboratório, você explorará alguns dos recursos de um controlador de LAN sem fio. Você criará uma nova WLAN no controlador e implementará a segurança nessa LAN. Em seguida, você configurará um host sem fio para se conectar à nova WLAN por meio de um AP que está sob o controle da WLC. Finalmente, você verificará a conectividade.
