HSRP

[note note_color=”#21ab5136″ text_color=”#2c2c2d” radius=”3″ class=”” id=””]Bem-vindo: este tópico faz parte do Capítulo 10 do curso Cisco CCNA 2, para um melhor acompanhamento do curso você pode ir para a seção CCNA 2 para orientá-lo durante um pedido.[/note]

Tabla de Contenido

  • Visão geral do HSRP
  • Prioridade e preempção de HSRP
  • Estados e temporizadores de HSRP

Visão geral do HSRP

A Cisco fornece HSRP e HSRP para IPv6 como uma forma de evitar a perda de acesso à rede externa se o roteador padrão falhar.

HSRP é um FHRP de propriedade da Cisco projetado para permitir failover transparente de um dispositivo IP de primeiro salto.

O HSRP garante alta disponibilidade de rede, fornecendo redundância de roteamento de primeiro salto para hosts IP em redes configuradas com um endereço de gateway IP padrão. O HSRP é usado em um grupo de roteadores para selecionar um dispositivo ativo e um dispositivo em espera. Em um grupo de interfaces de dispositivo, o dispositivo ativo é o dispositivo usado para rotear pacotes; o dispositivo em espera é o dispositivo que assume o controle quando o dispositivo ativo falha ou quando as condições predefinidas são atendidas. A função do roteador em espera HSRP é monitorar o status operacional do grupo HSRP e assumir rapidamente a responsabilidade pelo encaminhamento de pacotes se o roteador ativo falhar.

Prioridade e preempção de HSRP

A função dos roteadores ativos e em espera é determinada durante o processo de eleição do HSRP. Por padrão, o roteador com o endereço IPv4 numericamente mais alto é eleito como o roteador ativo. No entanto, é sempre melhor controlar como sua rede operará em condições normais, em vez de deixá-lo ao acaso.

Prioridade HSRP

A prioridade HSRP pode ser usada para determinar o roteador ativo. O roteador com a prioridade HSRP mais alta se tornará o roteador ativo. Por padrão, a prioridade HSRP é 100. Se as prioridades forem iguais, o roteador com o endereço IPv4 numericamente mais alto é eleito como o roteador ativo.

Para configurar um roteador para ser o roteador ativo, use o comando standby priority interface. O intervalo da prioridade HSRP é de 0 a 255.

Preempção HSRP

Por padrão, depois que um roteador se torna o roteador ativo, ele permanecerá o roteador ativo mesmo se outro roteador ficar online com uma prioridade HSRP mais alta.

Para forçar a ocorrência de um novo processo de eleição de HSRP quando um roteador de prioridade mais alta ficar online, a preempção deve ser habilitada usando o comando de interface standby preempt. Preempção é a capacidade de um roteador HSRP de acionar o processo de reeleição. Com a preempção habilitada, um roteador que vem online com uma prioridade HSRP mais alta assumirá a função de roteador ativo.

A preempção só permite que um roteador se torne o roteador ativo se tiver uma prioridade mais alta. Um roteador habilitado para preempção, com prioridade igual, mas um endereço IPv4 mais alto não terá precedência sobre um roteador ativo. Consulte a topologia na figura.

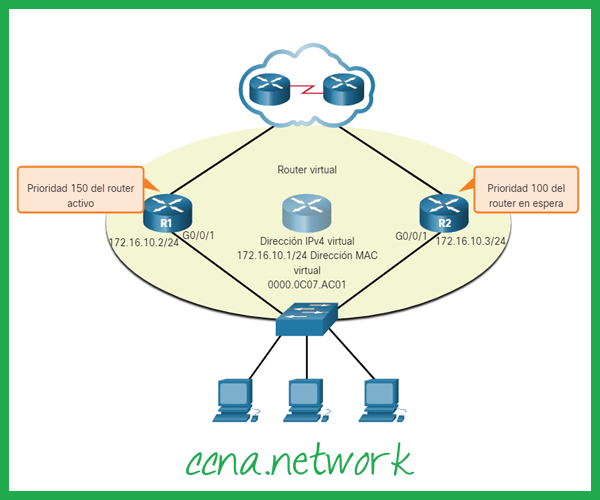

Prioridade e preempção de HSRP

R1 foi configurado com a prioridade HSRP de 150, enquanto R2 tem a prioridade HSRP padrão de 100. A preempção foi habilitada em R1. Com uma prioridade mais alta, R1 é o roteador ativo e R2 é o roteador em espera. Devido a uma falha de energia que afeta apenas R1, o roteador ativo não está mais disponível e o roteador em espera, R2, assume a função de roteador ativo. Depois que a energia for restaurada, R1 ficará online novamente. Como R1 tem uma prioridade mais alta e a preempção está habilitada, isso forçará um novo processo de eleição. R1 assumirá novamente a função de roteador ativo e R2 retornará à função de roteador em espera.

Nota: Com a preempção desabilitada, o roteador que inicializar primeiro se tornará o roteador ativo se não houver outros roteadores online durante o processo de eleição.

Estados e temporizadores de HSRP

Um roteador pode ser o roteador HSRP ativo responsável por encaminhar o tráfego para o segmento ou pode ser um roteador HSRP passivo em espera, pronto para assumir a função ativa se o roteador ativo falhar. Quando uma interface é configurada com HSRP ou é ativada pela primeira vez com uma configuração HSRP existente, o roteador envia e recebe pacotes de saudação HSRP para iniciar o processo de determinação de qual estado assumirá no grupo HSRP.

A tabela resume os estados do HSRP.

Estado HSRPDescrição
InitialEsse estado é inserido por meio de uma alteração na configuração ou quando uma interface se torna disponível pela primeira vez.
LearnO roteador não determinou o endereço IP virtual e ainda não viu uma mensagem de olá do roteador ativo. Nesse estado, o roteador espera ouvir do roteador ativo.
ListenO roteador conhece o endereço IP virtual, mas o roteador não é o roteador ativo nem o roteador em espera. Ele escuta as mensagens de olá desses roteadores.
SpeakO roteador envia mensagens de saudação periódicas e participa ativamente da eleição do roteador ativo e / ou em espera.
StandbyO roteador é um candidato a se tornar o próximo roteador ativo e envia mensagens de saudação periódicas.

Os roteadores HSRP ativos e em espera enviam pacotes de saudação ao endereço multicast do grupo HSRP a cada 3 segundos por padrão. O roteador em espera ficará ativo se não receber uma mensagem de olá do roteador ativo após 10 segundos. Você pode diminuir essas configurações de temporizador para acelerar o failover ou a preempção. No entanto, para evitar o aumento do uso da CPU e alterações desnecessárias do estado de espera, não defina o temporizador de hello abaixo de 1 segundo ou o temporizador de espera abaixo de 4 segundos.

Pronto para ir! Continue visitando nosso blog do curso de networking, confira todo o conteúdo do CCNA 3 aqui; e você encontrará mais ferramentas e conceitos que o tornarão um profissional de rede.
